ЩЕПОРЕЗ РМ-1000С

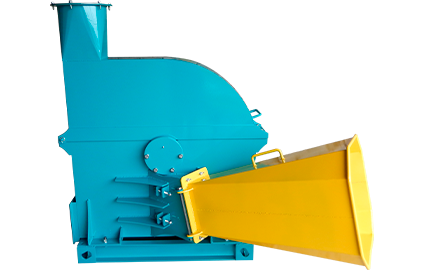

Рубительная машина дисковая стационарная «РМ-1000С»


Предназначена для для измельчения в щепу вершинника, горбыля, срезки и прочих древесных отходов.

Наименование показателей, единицы измерения
Значение
Привод
Передаточное число клин. передачи
1.46
Приводной ремень:
Тип
С-1800
Количство, шт.
5
Электродвигатель:
Тип
A200L4У3
Мощность, кВт
37; 45
Частота вращения, об/мин
1460
Напряжение, В
380
Частота, Гц
50
Общее передаточное число привода
1.46
Частота вращения рабочего вала, об/мин
1000
Рабочие
Производительность, м3/час
10…20
Размеры получаемой щепы
длина, мм
25…30
толщина, не более, мм
5
Общие
Размер приемного окна
ширина, мм
200
высота, мм
280
Габаритные размеры
длина, мм
1 900
ширина, мм
1 800
высота, мм
2 700
Масса, кг
1020
Толщина стенок корпуса, мм
10
Количество ножей, шт.
4
Количество контрножей, шт.
1



Комплект поставки


Наименование
Количество, шт.
Машина рубительная РМ-10С
1
Руководство по эксплуатации
1
*Нож рубильный 305х130х15, сталь 9ХС; 6ХС; 6ХВ2С
4
*Нож противорежущий 276х200х20 (контрнож), сталь 45
1
*Выгрузной гусак
1
*Шкаф управления
1


*поставляется дополнительно по желанию заказчика

Оплата и доставка

Преимущества

  • Машина отлично справляется и с лиственными и с хвойными породами, может перерабатывать как мерзлую или влажную древесину, так и совершенно сухую. Выброс щепы реализован как верхний (через "гусак"), так и нижний (через выгрузное окно). "Гусак" можно поворачивать на 360 градусов, что позволяет менять направление выгрузки щепы. Высота "гусака" позволят подавать щепу в открытый бортовой кузов или прицеп транспортного средства.

    Производство:

    • технологическая щепа (ГОСТ 15815-83)
    • топливная щепа (ГОСТ 55116-2012)
    • декоративная щепа;
    • щепа для копчения.

  • Нижнее окно рубительной машины РМ-10С можно использовать если не требуется подача щепы на высоту. Для этого необходимо всего лишь демонтировать специальную вставку внизу корпуса и установить пластину-заглушку на верхнюю подачу. Окно имеет фланец для удобства соединения с пневмопроводом, по желанию заказчика мы комплектуем станок специальным переходником.

  • Привод рубительной машины от электродвигателя 45 кВт представляет собой клиноременную передачу, которая включает в себя шкивы (ведущий и ведомый) и 5 ремней С-профиля. Для монтажа электродвигателя 55 кВт необходимо уже 6 ремней того же профиля, чтобы передать всю мощность полностью и исключить избыточное скольжение. Для этого мы комплектуем станок шкивами на 6 ручьев, кроме того корректируем размеры ограждеия и рамы.

  • Рама представляет собой объемную несущую сварную конструкцию, предназначенную для соединения отдельных деталей и механизмов в единый агрегат и обеспечивает их неизменное взаимное расположение. Жесткость - это одно из главных требований, предъявляемых к рамам. Она должна воспринимать статические и динамические нагрузки, возникающие в процессе работы.
    Рама рубительной машины РМ-10С это система балок: двух продольных и четырех поперечных. Она спроектирована с учетом совместной работы с фундаментом и закрепляется к нему с помощью четырех анкерных болтов М16.

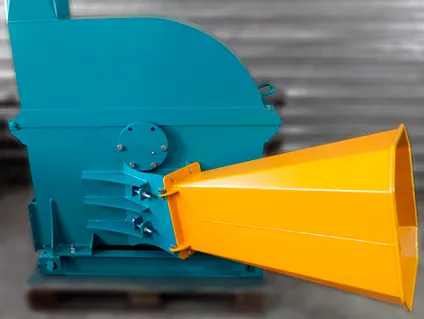

  • Приемный бункер рубительной машины служит для направления подачи сырья к рабочим органам станка. Из соображений техники безопасности изготовляется длиннее руки человека, чтобы исключить попадание конечности в зону резания во время вращения ротора. Техническое обслуживание и регулировка производится только при полностью остановленном оборудовании.

  • Рама рубительной машины имеет четыре монтажные пластины, которые служат для проведении погрузочно-разгрузочных работ и монтажных операций. Каждая приварная пластина соответствует общепринятым стандартам. Запас прочности их в несколько раз превышает допустимую максимальную нагрузку. Это сделано в целях обеспечения безопасности. Для подъема и перемещения станка используют четырехветвевой канатный строп (крановый паук).

  • Для покрытия нашего оборудования вот уже много лет мы используем индустриальные краски GRAVIHEL. Этот бренд принадлежит Корпорации "HELIOS Group", в составе которой находится крупнейшее производственное предприятие "Helios", завод по выпуску лаков, красок и искусственных смол. Высококачественное финишное промышленное покрытие обладает высокой атмосферной, механической и химической стойкостью, более высокой твердостью, устойчивостью к воздействию ультрафиолетовых лучей.

  • Движущиеся части оборудования (например, ременные передачи), расположенные вне корпусов станков, представляющие опасность получения травм, должны иметь защитные ограждения в соответствии с требованиями ГОСТ 12.2.062. Ограждения должны обладать достаточной прочностью и оснащаться при необходимости устройствами (рукоятками, фиксаторами, скобами и тому подобным) для удобного и безопасного их открывания или снятия, перемещения и установки.

    Всем этим требованиям соответствует ограждение клиноременной передачи РМ-10С.
    Безопасность работы на станке превыше всего.

Инструкция по заточке и подготовке рубильных ножей к работе

  • При необходимости быстроизнашиваемые детали (ножей, контрнож) можно изготовить на металлообрабатывающем предприятии по месту нахождения заказчика по чертежам, которые может предоставить наша организация. Подробная инструкция по монтажу запасных частей содержится в «Руководстве по эксплуатации», которое поставляется вместе с нашим оборудованием.
